QPQ、QPK卷扬式启闭机结构和工作原理
- 2019-08-13 -

1.结构

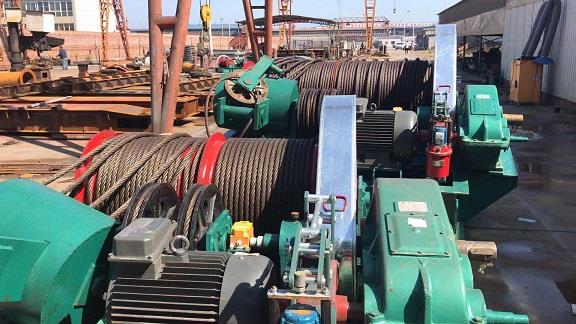

    卷扬式启闭机主要由电机,联轴器,传动轴,交流制动器,减速器,调速器(无QPQ),开式齿轮,滚筒,高度指示器(根据用户要求),滑轮系统,主控制器,电控箱和机架组成。

    2.工作原理

    启闭机采用新型Y系列电机。提升钢丝绳穿过固定滑轮(不超过25吨和2 * 25吨)和平衡滑轮。启闭机的两端分别固定在滚筒的左右螺旋槽的末端(或滚筒的中间)。当提升机工作时,电机的功率通过联轴器,减速器和齿轮。驱动滚筒旋转,钢丝绳放入或拧出螺旋槽,使门可以打开和关闭。

    主控制器可以控制闸门的上下限位置,AC制动器可以将闸门停在所需位置。

    应定期检查制动器,特别是每天应检查紧张工作的制动器。

    针接头是否卡住。制动器的所有部件是否正常工作。制动蹄片是否完全固定在制动轮上,摩擦面是否完好,无油污和污垢。轴孔是否磨损更长。应拧紧所有螺钉和螺母。弹簧和张力板不应损坏或破裂。制动轮的温度不得超过200℃。

    3.在使用电磁铁或长期停机后,要在轴销上加油脂,即平时还应定期加油脂。

    4.当制动蹄上的石棉制动带磨损并且铆钉暴露时,应及时更换,以免磨损制动轮。步骤如下:使用主弹簧上的锁紧螺母弦向前旋转,使调节杆顶部与电磁铁分离,并拆下制动蹄的上轴。制动蹄可以沿着制动轮从车轮的上部移除。更新的制动蹄以相反的顺序进行。

卷扬式启闭机
